斯派莎克压力表
BSP和NPT连接，带虹吸管和旋塞阀，安装维修指南

1、安全信息指南
遵守运行说明，由专业合格人员正确安装、调试、维护是该阀门安全运行的唯一保证。(参见附安全信息指南第m部分)安装中必须遵守管道线路和工厂建筑安装指南和安全指南，工具的正确使用方法及配备必要的安全设备。
隔离
考虑到正在关闭的截止阀将使系统其它部分或操作人员处于危险之中。危险可能有通风隔离和保护设备，或警报装置。确保缓慢关闭截止阀，以避免系统振动。
压力
在进行任何维修之前，请先考虑管道中的物质。确保此阀门已与压力系统完全隔离，并确保被隔开部分的压力完全排入大气，通过安装斯派莎克DV型泄压阀很容易实现(详见相应资料)。不要认为压力表显示为零时，就己全部泄压。
温度
阀门隔离后要冷却至常温，以免烫伤，而且应考虑穿防护服和戴防护镜。
处理
本产品可再循环，处理得当不会引起生态问题。
2.产品简介
2. 1简介
该压力表带100mm （4")直径指示盘，单位为bar, psi及英寸汞柱(真空)，压力表随带:环型管和旋塞阀或U型管和旋塞阀。波登(Bourdon)管压力表，按DIN 16005标准生产。
注:更详细的信息见技术资料TI一P027-01, TI一P027-030

2. 3限定条件
*大设计条件=全程时读数
*大设计温度217℃ (422℃ )(必须安装‘U’型或环型管)
范围6(0-25 bar g)(0-360 psi)的BSP连接类型的压力表，用于压缩空气和蒸汽系统时，其工作极限为21bar g(BS 1387一重型管)。
范围6(0-400 psi)的NPT连接类型的压力表，用于压缩空气和蒸汽系统时，其工作极限为300psi(BS1387一重型管)。
如果不带虹吸管，*大使用温度为600C。对于使用温度大于60℃的情况，必须使用虹吸管。
压力表密封等级为工P34，应用于室内干燥环境。
3、安装
注:在进行安装前请先阅读部分1‘安全指南’
如同所有的测试设备，斯派莎克压力表是一个精密的测量仪器。所以安装和使用时要格外小自，以确保其可靠性。

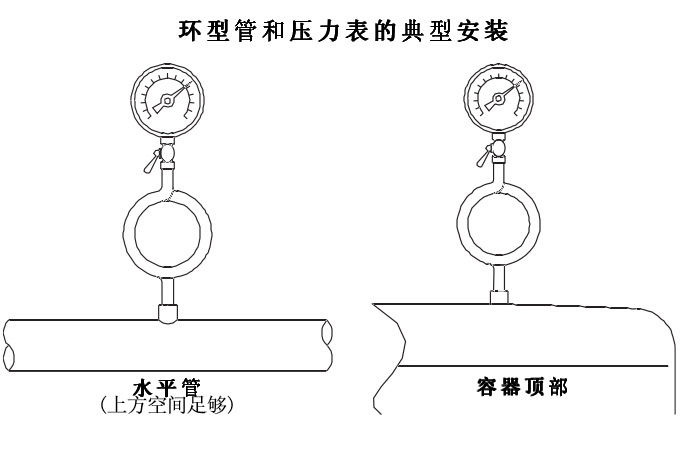

建议所有的表装配一个旋塞阀，以便于表的标定和维修，应用于蒸汽和其他热气体中，压力表必须使用环型管或‘U’ 型管和旋塞阀。安装压力表前虹吸管应充满水。如在冰封条件卜安装应小心，因为压力表可能会爆裂。
压力表应充分保护，以防机械振动或脉动系统引起的振动。
用22mm A/F扳手小心的旋紧压力表，而不是靠拧表壳来旋紧，应根据正常使用过程中不超过*大量程的75%来选择压力表。

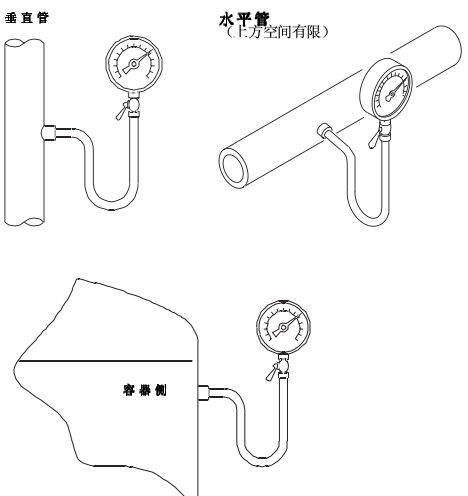

                                                             U型虹吸管和压力表的典型应用

4、调试
在安装和维修后，确保系统功能正常，对警报或保护设施进行测试。
5、运行
斯派莎克压力表设计应用于显示系统的压力。
压力容许时，波登<Bourdon)管伸长，将压力转换为位移。该管连接到一个小齿轮，齿轮连接指针，这就可以在圆形表盘上显示压力读数。
6、维修
斯派莎克压力表不提供备件:唯一需要作的维护工作是定期对有机玻璃表盘进行清洁和重新标定。不可使用溶剂来清洗有机玻璃，否则可能会影响表盘的清晰度。
注:旋塞阀通常应缓慢打开和关闭，以避免压力冲击压力表。
重新标定时，将窄的平头螺丝刀插入玻璃边缘的沟槽，即可取卜有机玻璃表盘。
将指针轻轻的从中心轴取出，并轻轻推回到正确的读数位置。标定后，将表盘推回装上，重新将压力表装在系统上。
斯派莎克压力表没有备件。
如何订购新产品
例:1一斯派莎克压力表，BSP连接，范围1 (0至1. 6bar)
