    排污控制系统管件

    paiwukongzhiguanjian

    1、感应器安装在管道上的TDS系统
    2、完整的管道件-可选择不同控制器
    3、适用锅炉压力为14 bar g
    4、排污量最大达590 kg/h

    简介
    BCS1管道件为TDS控制系统中感应器直接安装在管道上的系统。

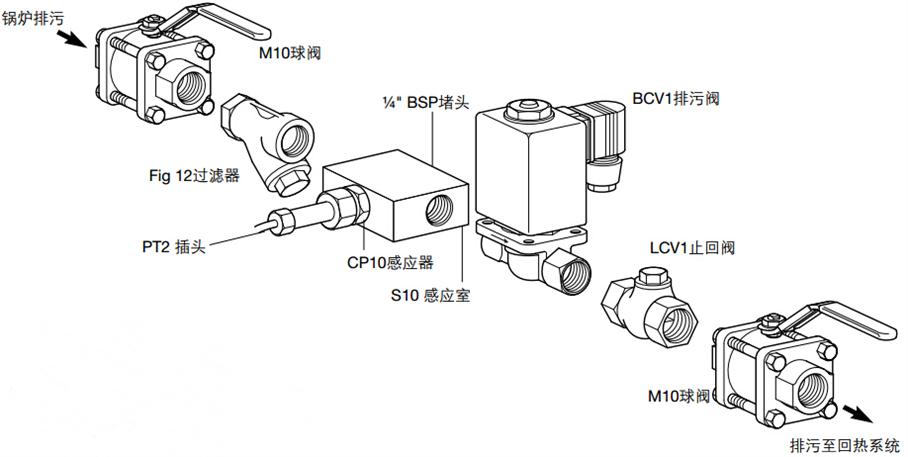

    BCS1管件系统包括以下部件:
    1 x S10感应室½"BSP
    1 x CP10感应器和垫圈
    1 x PT2插件
    1 x 感应室堵头¼"BSP
    1 x BCV1电磁阀½"BSP 230V
    1 x LCV1止回阀½"BSP
    1 x Fig12球墨铸铁过滤器½"BSP
    2 x M10球阀½"BSP
    也可以提供其它产品,但不包括在上述范围内。所需的控制器可选择。

    BC3150和BC3250都可用于此系统。详细的信息见各单页的技术资料。

    S10感应室        不锈钢   BS970   303   S31
    CP10感应器      不锈钢   BS970   303   S31
    PT2插件            黄铜
    感应室堵头         碳钢
    BCV1电磁阀      黄铜体,不锈钢阀座,PTFE密封
    LCV1电磁阀      青铜
    Fig12过滤器     球墨铸铁
    M10球阀          镀锌锻钢

    详细信息见各产品技术资料。
    限制条件
    最大锅炉压力14 bar g。
    排量
    系统的排量由不同压力时排污阀的排量限制。
    锅炉压力 低中流量 中高流量
    (bar g) (标准设置*) (高设置*)
    1                60                175
    2                85                250
    4               115               350
    6               130               385
    8               150               445
    10             165               495
    14             200               590
    *标准设置下,控制器设定为每30秒开阀10秒。高设置时,控制器设定为连续开阀。
    重量
    包装后重约3.7kg。
    电路参数
    BCV1电磁(排污)阀。
    电压范围      209V-264V
    频率范围      50-60Hz
    功耗            40VA (启动)
                      16VA / 10W(持续)
    密封等级     IP65
    安全信息

    请仔细阅读安全信息IM-GCM-10,并遵从当地的安全法规和条例。
    如果BCS1不用在TDS控制上,可能会损坏产品并伤人。
    由于BCV1阀和CP10感应器含有PTFE,因此在过热状态下可能会释放有毒气体。
    安装
    根据产品安装维修指南直接管道安装。
    可供备件
    BCV1排污阀的电枢和弹簧件。
    部件号NO.4034080
    订购说明
    例:1-斯派莎克BCS1系统管道件。
