蒸汽喷射器
用于锅炉给水箱，热水和其它工业制程的加热需求。

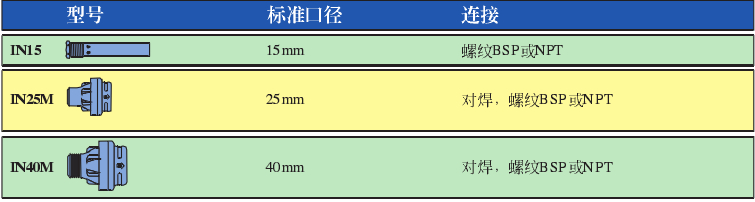

IN40M
斯派莎克蒸汽喷射器用蒸汽加热水或其它液体。喷射器吸入冷液体，与蒸汽在喷射器内部混合，将被加热
的液体喷入存储箱。在很多应用中，喷射器喷射造成的循环是一个优点，因为这样可保证充分混合而避免
温度分层现象。
锅炉给水应用
锅炉给水必须将溶解其中的氧除去以防锅炉内发生腐蚀。给水中的溶解氧可以通过化学药品或加热的方法
去除。在20℃时水中的溶解氧浓度为9ppm，在60℃时为Sppm，达到90℃时低于2ppm。
安装
喷射器可以安装在蒸汽供应管道上或直接安装在水箱壁上的内螺纹接口。对于非常大的设备，要求安装多个喷射器。

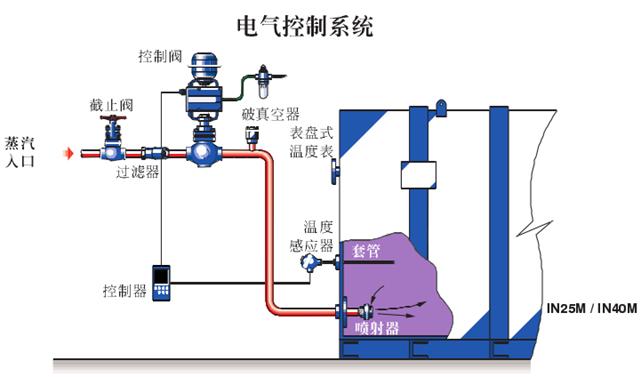

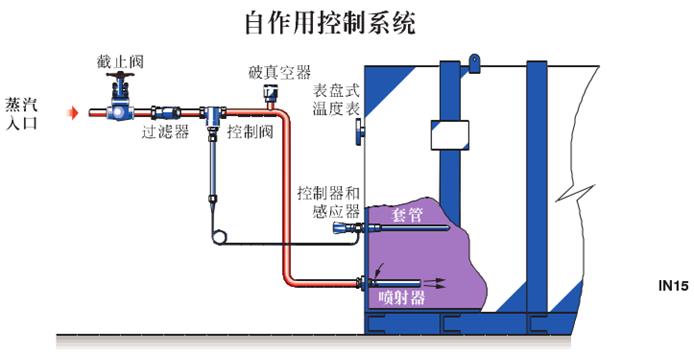

典型的喷射器系统举例
典型的电气控制系统和自作用控制系统如下。自作用控制为锅炉给水箱的应用提供了经济的解决方案。气
动和电动控制系统为制程应用提供了准确的温度控制。斯派莎克工程师能够针对实际的应用需求建议*适
合的系统。

系统选型
斯派莎克提供系列成套的阀门，控制器，感应器以及管道附件用于气动，电动和自作用控制系统。这些产品的资料可按要求提供。根据温度，蒸汽流量，加热时间和箱体容积等参数，可以选择*高效，经济的蒸汽喷射加热系统。
斯派莎克工程师能够针对实际的应用需求建议*适合的系统。

使用优点
.在喷射器内与蒸汽充分混合确保加热过程安静，高效和经济。
.在锅炉给水箱的应用中减少除氧化学药剂的需求。
.316不锈钢材质，使用寿命长，免维护。
.避免水箱温度分层，保持高效。
.通用成套的控制系统，适合于各种应用。

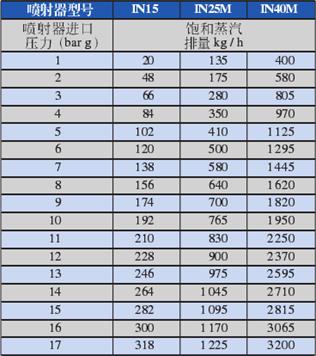

排量
蒸汽喷射器排量用于加热的箱体深达3米并排空到大气。控制阀的选择会影响蒸汽的排量:

中间值可用插值法求出。
更高的排量用两个或更多的喷射器并联。这些是经验
数据不能用于关键的应用。

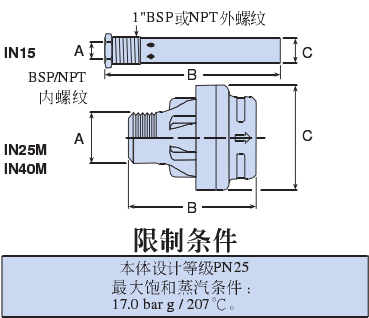

尺寸  （近似）mm
┌─────────────────────┐
│型号          A       B       C   重量(kg)│
├─────────────────────┤
│IN15         1/2"    205     28       0.4 │
├─────────────────────┤
│IN25M        1 "      84     71       0.8 │
├─────────────────────┤
│IN40M        11/2"   115     88       1.6 │
└─────────────────────┘

举例
1.水箱尺寸1.5m X2m X1.5m。一个小时内从2 0 0C加热到400Co假设水箱充满。水箱容积=4.5m3=4 500升(4500kg)。查图表可得所需的蒸汽喷射量=155kg/h o
2.水箱尺寸与例1相同，但加热时间为20分钟。因此所需的加热要郎倍，所以所需的喷射蒸汽量也为3倍，例如:465kg/h。
3.锅炉给水加热从3 0 0C到9 0 0C，共有两台锅炉。每台*大蒸发量为10 000 lb/h，排污率是5%。总的锅炉蒸发量=20 000 lb/h。
  总的锅炉排污量=5% X 20 000=1 000 lb/h
  所以给水流量=20 000+1 000=21 000 lb/h。
  从图表中得出所需蒸汽排量=1 OOOkg/h。
材质:奥氏体不锈钢316L。
系统:斯派莎克提供完整成套的系统包括控制器，阀门以及其它附属产品。
