温度控制系统(旋钮调节)
SA121,SA122,SA123,SA128和SA1219安装维修指南
1.安全指南
请注意IM-GCM-10中的安全指南和补充安全指南IM-52D-D4，以及有关的国家或地区法规。本产品可承受正常使用情况下的作用力。本产品用于除温度控制器外其他用途时，可能会造成设备和人员的伤害。本产品中含有易燃的煤油。
3.安装
检查控制系统的温度范围是否正确。一定要保证感应器的整个温度感应区浸没在被控制的流体中，如图1,
警告:感应器不可直接浸入水银或氨盐中。
感应器可用压缩环安装在螺纹连接管上，将螺纹连接管旋入设各的凸台上。将连接螺母和压缩环旋在感应器上。将感应器整个插入连接管中，并拧紧螺毋和压缩环。不要过度拧紧。
为便于拆卸或防止腐蚀，感应器可和保护套一起使用。但连接螺母和压缩环直接旋在保护套的顶部。因此将保护套插入连接管中。
SA121或SA123感应器使用特殊的一长保护套时，提供螺纹连接管、压缩环和螺母以及橡胶密封塞。橡胶密封塞装在毛细管处，保护安装在保护套中的感应器。
将保护套安装就位，再将感应器插入直至保护套的底部。然后用橡胶塞密封住项部。使用保护套时，建议在保护套和感应器之间填充导热的介质，例如油。但是如果SA121或51123感应器和特殊的长保护套一起使用时，在感应器顶部不可填充导热介质。
调节机构的环境温度不可高于50℃（1220F）。感应器和阀门间的毛细管必须有支撑以防止损坏。避免手任何极度弯曲。
4.显示调节

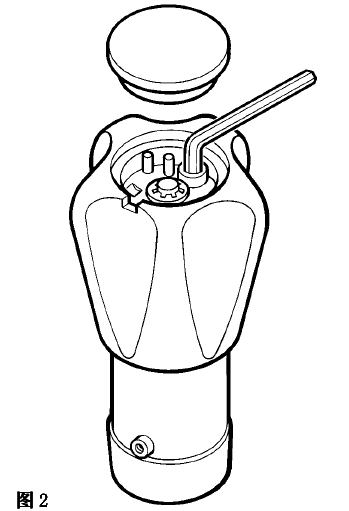

使用驱动螺丝，调节头(图2)可用来提高或降低设定温度。
顺时针旋转蓝色按钮可降低温度，逆时针则升高温度。

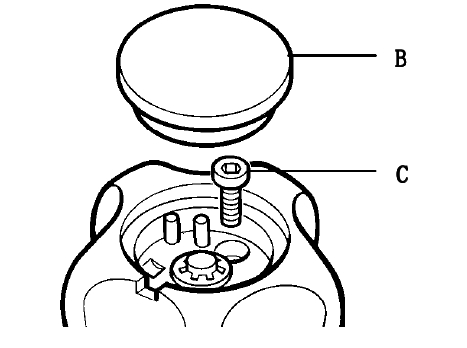

设定后，可用小的平头螺丝刀取出黑色塑料帽B，取出3mmA/h'六角固定螺丝C，再装上黑色帽子即可。调节旋钮可自由旋转而不会变更设定温度。
5.调试
以下内容参见图2。
感应器提供时设定在高限。川页时针旋转可降低温度，逆时针可提高温度，以满足各自需要。设定后，比较温度计读数和温度控制系统上的读数。两者之间可能有几度的差别。如果需要精确的读数，可作如下重新设定:
1.松开刻度盘上的螺丝，将刻度盘调节至实际温度。
2.拧紧螺丝和刻度盘，不要过度拧紧。(仅用于定位，只需轻轻接角虫)
6.维修
无需作任何维修。
|
