Q71F对夹式超薄球阀，不锈钢对夹式超薄球阀结构尺寸图，高性能对夹式超薄球阀厂家直销-中国驰名商标
1、Q71F对夹式超薄球阀 概述
Q71F对夹式超薄球阀系列产品采用整体式铸造阀体，结构紧奏，体积小，重量轻，是安装距离*短的一种球阀。这种对夹式球阀根据结构长度的长短分为普通型和超薄球阀两种系列。主要用于石油、化工、制药、食品等各类管道系统中，以切断或接通管路中的介质。
2、Q71F对夹式超薄球阀 产品特点
1、采用整体式阀体结构，结构紧凑，拆装方便，节省安装空间；
2、密封可靠，介质流向不受限制；
3、流阻小、启闭快，操作方便；

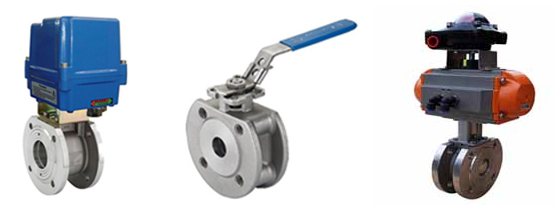

4、根据用户和系统需要，对夹式的超薄球阀还可配电动、气动等自动控制装置，以实现远程控制或自动控制。
3、Q71F对夹式超薄球阀 执行标准
设计规范：API 6D GB/T 1224
连接尺寸：GB/T 9113 ASME B16.5
试验与检验：GB/T 13927 API 598 API 6D
4、Q71F对夹式超薄球阀 性能参数
| 基本型号 |
Q71F |
| 工作压力（MPa） |
1.6~4.0 / Calss150 |
| 口径(mm) |
DN15-DN100 1/2″-8″ |
| 适用介质 |
水、油、气、醋酸类、硝酸类等其他介质 |
| 材料 |
阀体 |
WCB CF8 CF8M 铬钼钢 镍合金 Monel Duplex Steel |
| 球体 |
WCB CF8 CF8M 铬钼钢 镍合金 Monel Duplex Steel |
| 阀杆 |
2Cr13 F304 F316铬钼钢 镍合金 Monel |
| 密封面 |
PTFE PEEK RPTFE NYLON |
| 填料 |
柔性石墨 PTFE |
5、Q71F对夹式超薄球阀 主要外形尺寸
| SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
5" |
6" |
8" |
| d |
15 |
20 |
25 |
29 |
38 |
48 |
62 |
76 |
92 |
110 |
145 |
195 |
| L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
275 |
| D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
| D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
| D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
| H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
278 |
| E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
1000 |
| b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
28 |
| z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-20 |
| f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
6、Q71F对夹式超薄球阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
|
