台湾广腾JIS-10K型铸铁闸阀

产品名称：	台湾广腾JIS-10K型铸铁闸阀
产品型号：	台湾广腾铸铁闸阀

咨询电话：021-51602737
传真：021-51062757

台湾广腾铸铁闸阀

台湾广腾铸铁闸阀

台湾广腾铸铁旋启式止回阀(彈簧式)

台湾广腾铸铁旋启式止回阀(彈簧式)

台湾广腾消防专用铸铁闸阀

台湾广腾消防专用铸铁闸阀

台湾广腾不锈钢底阀

台湾广腾不锈钢底阀

产品介绍

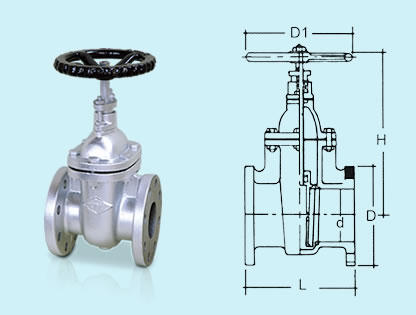

jis_10k闸阀

常用壓力		10kg/cm²
試驗壓力	閥體	15kg/cm²
試驗壓力	閥座	15kg/cm²

寸法表

尺寸	d	L	H	D1	D
50A	2"	180	235	160	155
65A	2-1/2"	190	280	180	175
75A	3"	200	310	200	185
100A	4"	230	370	230	210
125A	5"	250	408	250	250
150A	6"	270	470	280	280
200A	8"	290	600	325	330
250A	10"	330	700	400	405
300A	12"	350	870	455	445

CG101

JIS-10K型鑄鐵閘閥 F式 (非昇桿式)

CAST IRON GATE VALVE FLANGE (NON-RISING STEM)

材質表

號碼	名稱	材料
1	閥體	FC 20
2	閥蓋	FC 20
3	填料函	FC 20
4	閥座	FC 20
5	手輪	FC 20
6	填料壓蓋	FC 20
7	閥座襯圈	BC
8	閥體襯圈	BC
9	閥桿	SUS 410
10	壓蓋螺栓	SS 41
11	壓蓋螺帽	SS 41
12	手輪螺帽	SS 41
13	閥蓋螺栓	SS 41
14	函蓋螺帽	SS 41
15	函蓋填料	NBR
16	密合墊	CAF201
17	閥蓋螺帽	BC

常用壓力		10kg/cm²
試驗壓力	閥體	15kg/cm²
試驗壓力	閥座	15kg/cm²

寸法表

尺寸	d	L	H	D1	D
50A	2"	178	235	160	152
65A	2-1/2"	190	280	180	178
75A	3"	203	310	200	190
100A	4"	229	370	230	229
125A	5"	250	408	250	254
150A	6"	267	470	280	279
200A	8"	292	600	325	343
250A	10"	330	700	400	406
300A	12"	354	870	455	483

CG103

ASA-125型鑄鐵閘閥 F式 (非昇桿式)

CAST IRON GATE VALVE FLANGE (NON-RISING STEM)

材質表

號碼	名稱	材料
1	閥體	FC 20
2	閥蓋	FC 20
3	填料函	FC 20
4	閥座	FC 20
5	手輪	FC 20
6	填料壓蓋	FC 20
7	閥座襯圈	BC
8	閥體襯圈	BC
9	閥桿	SUS 410
10	壓蓋螺栓	SS 41
11	壓蓋螺帽	SS 41
12	手輪螺帽	SS 41
13	閥蓋螺栓	SS 41
14	閥蓋螺帽	SS 41
15	函蓋填料	NBR
16	密合墊	CAF201
17	閥桿螺帽	BC
