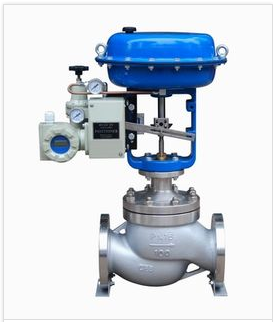

1、HCB气动笼式双座调节阀 概述

HCB气动笼式双座调节阀是CV3000系列调节阀之一，是一种压力平衡式的调节阀，阀体流体通道呈S流线型，还设有一个改善套筒周围液体平稳流动的倒流翼，优点是压降损失小，流量大，可调范围广，流量特性曲线精度高，动态稳定性好，噪音低，空化腐蚀小。调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。适宜控制高温、低温的高压差流体。

2、HCB气动笼式双座调节阀 标准技术参数

阀      体

公称直径：40~200mm

公称压力：ANSI 125、150、300、600

                   JIS10、16、20、30、40K

                   PN1.6、4.0、6.4MPa

连接型式：法兰式：FF、RF、RJ和LG

          标准按ANSI B16.5，JIS B2201

          JB/T79.1  PN1.6MPa，JB/T79.2

          凹凸面

          焊接式： 嵌接焊SW（40~50mm）

                   对接焊BW（65~200mm）

材    料：ZG25

          ZG1Cr18Ni9    ZG0Cr17Ni12Mo2

          1.25Cr0.5Mo   5.0Cr0.5Mo

          SCPH21          SCPH61 Ti

上 阀 盖：常温型   （P）：-17~+230℃

          伸长Ⅰ型（E1）：-45~-17℃    +230~+566℃

          伸长Ⅱ型（E2）：整体式（E2I）：-100~-45℃

          焊接式（E2W）：-196~-100℃

          波纹管型：-17~+230℃

压盖型式：螺栓压紧式

填    料：V型聚四氟乙烯填料，含浸聚四氟

          乙烯石棉填料，石墨编织填料。

执行机构

型    式：HA多弹簧式薄膜执行机构。

弹簧范围：0.02~0.10，0.08~0.24MPa

供气压力：0.14，0.16，0.28，0.40MPa

所源接头：Rc1/4

环境温度：-30~+70℃

阀作用型式：气开式或气关式

性     能

泄 漏 量：常温型

金属阀座：符合标准ANSI B16.104 Ⅱ级，≤0.5%额定Cv，特殊要求可做到Ⅲ级，≤0.1%额定Cv

聚四氟乙烯阀座：符合标准ANSI B16.104Ⅵ级，≤10额定Cv

金属阀座：符合标准ANSI B16.104 Ⅱ级，≤0.5%额定Cv

回    差：3%（不带定位器）

          1%（带定位器）

线    性：±5%（不带定位器）

          ±1%（带定位器）

备    注：采用标准的V型聚四氟乙烯填料。

可调节范围

50：1

3、HCB气动笼式双座调节阀 外形尺寸

备注：

1、P=常温型，E1=伸长Ⅰ型，E2=伸长Ⅱ型，E2I=整体式，E2W=焊接式。

2、表上H栏尺寸是调节阀不带手轮机构的数值,如果带顶装手轮机构,那么要相应加上手轮机构的尺寸。查HA执行机构的技术参数表。

3、伸长I型E1栏尺寸，左边数字为JIS 10K和ANSI 125，150的阀，右边数字为JIS 16K和ANSI 300以上的阀。
