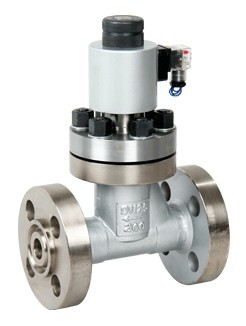

高压高温电磁阀 概述
性能特点 世界首创、超高压力、活塞结构、开关自如。 应用范围 航天、军工、核工业、船舶重工、石化、电力、能源、城市消防、供气、供水等。 技术参数说明 动作方式: 先导型 控制方式: 常闭式、常开式,根据工况要求选择。 电源电压: AC24V、AC36V、AC127V、AC220V、AC380V、DC12V、DC24V、DC36V、DC72V、DC110V、DC220V,根据工况要求选择。 防护型式: 普通型、防尘型、防水型、防爆型、船用型,根据工况要求选择。 压力范围: 0.1-6.3MPa、0.1-10MPa、0.1-20MPa、0.1-30MPa、1.0-50MPa、1.0-80MPa、1.0-100MPa、1.0-120MPa、1.0-150MPa、1.0-180MPa、1.0-250MPa、1.0-300MPa、1.0-380MPa 介质温度: 0-60℃、0-120℃、0-200℃、0-250℃,根据工况要求选择。 环境温度: -10-40℃、-20-40℃、-40-40℃、-10-60℃,根据工况要求选择。 联接方式: 内螺纹连接、法兰连接,根据工况要求选择。 阀体材质: 304不锈钢、316不锈钢,根据工况要求选择。
高压高温电磁阀 规格尺寸
型号Model |
YSE-010 |
YSE-015 |
YSE-020 |
YSE-025 |
YSE-030 |
YSE-100 |
YSE-150 |
YSE-200 |
YSE-250 |
公称通径(mm) |
1.0 |
1.5 |
2.0 |
2.5 |
3.0 |
10 |
15 |
20 |
25 |
接管螺 |
G1/4 G3/8 |
G3/8 G1/2 |
G1/2 |
G3/4 |
G1 |
适用介质 |
液体、气体; Water, gas |
液体、气体; Water, gas |
动作方式 |
直动式 |
先导式 |
介质温度℃ |
≤180 temperature |
≤100; ≤180 temperature |
公称压力(MPa) |
16/25 |
10/16 |
8/10 |
6/8 |
4/6 |
10/16 |
工作压差(MPa) |
0~16/0~25 |
0~10/0~16 |
0~8/0~10 |
0~6/0~8 |
0~4/0~6 |
0.6~10/0.6~16 |
阀体长度(mm) |
44 |
44 |
44 |
44 |
44 |
60 |
70 |
80 |
90 |
高度(mm) |
98 |
98 |
98 |
98 |
98 |
125 |
138 |
144 |
154 | 高压高温电磁阀 订货须知 订货时请填写《规格书》或注明以下内容: 1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。 2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购; 3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
|
