J44H角式截止阀
产品名称:J44H角式截止阀
产品型号:J44H角式截止阀
咨询电话:021-51602737
传真:021-51062757

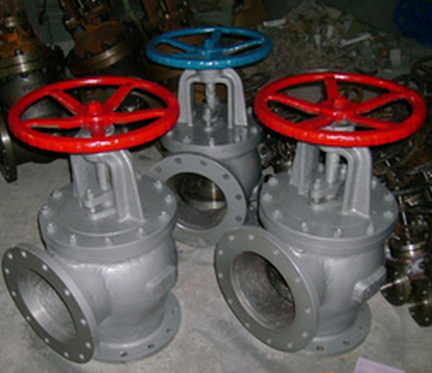

J44H角式截止阀
 J44H角式截止阀
    产品介绍

    J44H角式截止阀,角式波纹管密封截止阀现货优势,美标角式截止阀厂家直销-中国驰名商标

    一、J44H角式截止阀 概述

            J44H/J44Y/J44W型角式截止阀是一种进口和出口呈90°C夹角的截止阀,这种阀门除了具备一般法兰截止阀的优点和使用要求外,最大的特点就是方便安装在管道系统的拐角处,既节省了90°C的弯头,又方便开闭操作。法兰角式截止阀在化肥厂的合成氨系统和制冷系统中等到非常广泛的应用。

    角式截止阀只适用于全开和全关,不允许作调节和节流。截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制截止阀的密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关“角式截止阀” 的力比开“角式截止阀”的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。

    二、J44H角式截止阀 应用范围

    角型截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。截止阀产品适用的压力、温度范围很大,但一般用于中、小口径的管道,适用于≤425℃的蒸汽、油品、水等介质。
    1、基本结构形式:角式
    2、公称压力:PN1.6-6.4(MPa)
    3、公称通径:DN15-300(mm)

    三、J44H角式截止阀 主要外形尺寸
    J44H/W/Y-16C/P/R   1.6MPa主要连接尺寸

    DN
    in
    L
    D
    D1
    D2
    f
    b
    z-φd
    Do
    H1
    15
    1/2
    65/90
    95
    65
    45
    2
    14
    4-φ14
    100
    240
    20
    3/4
    75/95
    105
    75
    55
    2
    16
    4-φ14
    100
    245
    25
    1
    80/100
    115
    85
    65
    2
    16
    4-φ14
    120
    250
    32
    21/4
    95/105
    135
    100
    78
    2
    18
    4-φ18
    140
    260
    40
    21/2
    100/115
    145
    110
    85
    2
    18
    4-φ18
    140
    290
    50
    2
    115/125
    160
    125
    100
    2
    20
    4-φ18
    160
    300
    65
    21/2
    145
    180
    145
    120
    2
    20
    4-φ18
    180
    355
    80
    3
    155
    195
    160
    135
    2
    22
    4-φ18
    240
    400
    100
    4
    175
    215
    180
    155
    2
    24
    8-φ18
    240
    455
    125
    5
    200
    245
    210
    185
    2
    26
    8-φ18
    280
    530
    150
    6
    240/225
    280
    240
    210
    2
    28
    8-φ23
    320
    605
    200
    8
    275
    335
    295
    265
    2
    30
    8-φ23
    360
    650

    J44H/W/Y-25C/P/R   2.5MPa主要连接尺寸

    DN
    in
    L
    D
    D1
    D2
    f
    b
    z-φd
    Do
    H1
    15
    1/2
    65/90
    95
    65
    45
    2
    16
    4-φ14
    120
    245
    20
    3/4
    75/95
    105
    75
    55
    2
    16
    4-φ14
    120
    250
    25
    1
    80/100
    115
    85
    65
    2
    16
    4-φ14
    140
    260
    32
    21/4
    95/105
    135
    100
    78
    2
    18
    4-φ18
    140
    290
    40
    21/2
    100/115
    145
    110
    85
    3
    18
    4-φ18
    160
    300
    50
    2
    115/125
    160
    125
    100
    3
    20
    4-φ18
    180
    355
    65
    21/2
    145
    180
    145
    120
    3
    22
    8-φ18
    220
    400
    80
    3
    155
    195
    160
    135
    3
    22
    8-φ18
    280
    450
    100
    4
    175
    230
    190
    160
    3
    24
    8-φ23
    320
    530
    125
    5
    200
    270
    220
    188
    3
    28
    8-φ25
    380
    600
    150
    6
    240/225
    300
    250
    218
    3
    30
    8-φ25
    400
    650
    200
    8
    275
    360
    310
    278
    3
    34
    12-φ23
    450
    700

    四、J44H角式截止阀 订货须知

    订货时请填写《规格书》或注明以下内容:
    1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
    2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
    3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
